一、概述

    GG－1A(F)型开关柜是一种防护型固定式金属封闭高压开关设备。广泛地运用于高压电动机的起动、投切运行等场合，可频繁操作，无爆炸、火灾等危险。

    GG-1A(F)型系列开关柜防误程序锁功能齐全，性能可靠。真空断路器的真空绝缘度高，灭弧性强，使用寿命长，维护方便。

二、工作条件

1、环境温度：

    上限40℃，下限－10℃，高寒地区－25℃；

2、相对湿度：日平均值≤95%，月平均值≤90%；

3、使用环境：没有火灾、爆炸危险，没有严重污秽、化学腐蚀及剧烈震动等场所；

4、安装地点垂直倾斜度不超过5°。

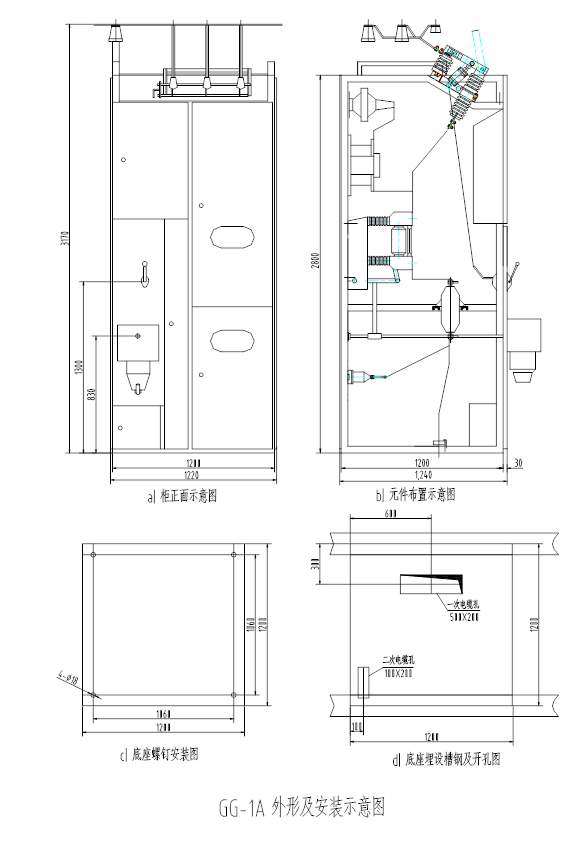

三、结构说明

    开关柜框架由角钢焊接而成，面板及隔板均为薄钢板。一次器件和二次器件相互隔离各成系统。正面有门、操作面板和防误机构，侧面有防护板相隔。开关柜正面右上方是断路器室门，右下方是电缆室门。中间隔板将开关柜内部分为上下两部分。上部分有断路器室、继电器室、仪表盘，下部分是电缆室。隔离开关安装在柜体顶部，中间有隔板与断路器分开。真空断路器、隔离开关操作机构等在断路器室内；电流互感器在中间隔板上；零序互感器等安装在电缆室内，断路器操作机构安装在柜体正面左下方。二次仪表及器件安装在仪表盘上和继电器室内。

    上隔离开关关合与上下门的开闭受控于程序锁，当隔离开关关合时，上下门打不开；当上下门打开时，隔离开关合不上。

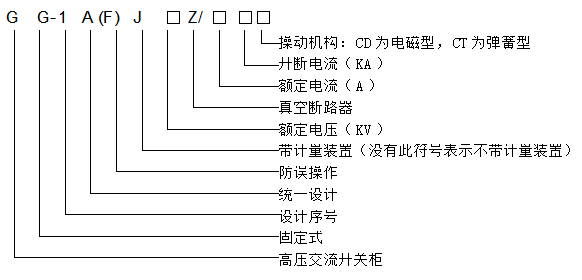

四、型号意义

五、维护和检修

1、应保持配电间及柜体的干燥，清洁无杂物；

2、真空断路器每操作1000次或隔六个月必须检查一次，观察超行程量，出现问题及时调整；

3、操作机构等器件活动部位应有干净的润滑油；

4、断路器如短路跳闸必须对主触头进行性能检查检测后方可投入使用；

5、开关柜运行参数不得超过铭牌指定值;

6、正常情况下真空断路器开合时发出蓝色光或白色光，如发出黄色光表明真空稍有泄漏，如发出红色光表明真空泄漏严重禁止使用。

六、技术数据

1、主要技术数据（见表1）

表1

2、 断路器调整参数（见表2）

表2

3、 操动机构技术数据（见表3）

表3

七、订货须知：

    订货时用户须提供下列资料：

    1.主接线方案编号；

    2.二次回路接线原理图，端子排列图，如端子无排列图时，按制造厂规定；

3.开关柜内的电器元件的型号、规格、数量；

附录
