一、 概述

由湖北亿信华联机电设备制造有限公司专业开发生产的DZDW3000系列直流电源成套装置，采用本公司研制的新型智能高频开关整流器和监控系统，完全符合国家有关标准要求，适用于10~500KV变电站、发电厂和高层建筑、住宅小区等的10~35KV变电站、配电室，以及小型自备发电厂，作为高压开关、继电保护、自动装置等的操作、控制电源和事故照明电源。同时也可应用于其它一切需要直流电源的场所。

该产品已通过了电力设备及仪表质量检测中心的检测，得到了专家们的一致好评。

二、 系统特点（充电模块、监控系统特点详见其说明书）

1、 智能化程度高

       采用智能高频开关整流技术，其充电过程完全符合GZDW微机控制直流电源柜充电曲线要求，模块、监控系统都可对电池实现智能充电管理，具有完善的“四遥”功能。

2、 可靠性高

       充电模块N+1冗余热备份，高精度动态均流，可自主、主控或受控运行，与监控系统构成“三级监控”冗余结构；全部选用可靠元器件，出厂前经过96小时高温老化。经电科院检测，具有极强的抗高频干扰能力和抗雷击能力。

3、 操作、使用简便

模块智能带电热插拔，交直流输入输出及母线开关上下电无顺序要求；监控系统集散式设计，带电热插拔，方便安装、检测、更换。

4、 显示、报警功能完善

  大屏幕液晶汉字显示，界面友好丰富，任何故障都能发出声光报警并储存报警信息。5、效率、功率因数高

  电源效率90%以上；有源功率因数校正技术，功率因数大于0.99，无电网谐波污染。

6、方案齐全、系统性强、组合方便

  如果提供的方案不能满足您的要求，可在订货时提出，按您的要求生产。

7、两路交流电源进线，自动切换，可交流单相220V供电

三、使用环境

1、海拔高度：≤2000m；

2、周围介质温度：-15℃～+45℃；

3、空气相对湿度不大于90%；

4、无易燃、易爆危险介质、无腐蚀金属和破坏绝缘的有害气体、导电微粒的场所；

5、无强电磁场干扰、无强烈振动和冲击的场所，安装垂直倾斜度不超过5°；

6、室内使用，且通风良好；

7、使用环境与上述不符时；由用户与厂家协商定制解决。

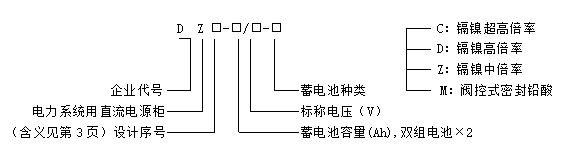

四、型号及含义

五、主要技术参数

   1、交流输入：     380V，45~60HZ（或单相220V）；

2、输出电压：     220V或110V；

3、蓄电池容量：   10~3000Ah；

4、稳流精度：     ≦0.1%；

5、稳压精度：     ≦0.1%；

6、纹波系数：     ≦0.1%；

7、并机不均流度： ≦2%；

8、效率：         ≧92%；

9、功率因数：     ≧0.99；

10、噪声：        ≦60dB；

11、防护等级：    IP20。

六、模块和监控系统选配

   1、模块选择（C10为蓄电池容量）

      （1）控制母线无整流模块

                     0.1×C10+经常负荷电流

         模块个数≧           +1

                        模块额定电流

      （2）控制母线有整流模块

                                 0.1×C10

         合母上的模块个数≧                  +1

                               模块额定电流

                                 经常负荷电流

控母上的模块个数≧

                         模块额定电流

2、系统选择

  （1）RD200A型监控系统体积小、功能全、操作简便、功能模块即插即用、带电插拔，由主监控单元、交流检测单元（可选）、直流检测单元、电池巡检单元（可选）、开关量监测及硅链调压单元、绝缘监测及接地选线单元（可选）组成。

  （2）RD100A型是简易型监控系统, 本身包含了基本的交直流监控及充电模块控制功能,可外挂电池检测单元、绝缘监测单元，开关量监测单元等,实现功能扩展,性价比极高。

3、电池容量配置原则

  （1） 满足事故停电状态的持续放电，事故时间选定为1小时；

  （2） 放电末期合闸时所剩下容量不低于额定容量的25%；

  （3） 保证在冲击负荷出现时直流母线电压下降不超过10%；

  （4） 对免维护电池合闸电流一般不超过4C；

  （5） 考虑到电池组末期老化时容量衰减故选储备系数1.2；

  （6） 具体容量设计可参照国家有关标准和电池厂家提供的技术资料。

八、结构特点及柜体数

   1、结构特点

      （1）柜体前面为整扇玻璃门，后面为双开门，外形美观大方；

      （2）柜体结构设计便于设备安装调试、维护检修和运行操作；

      （3）外形尺寸有2260×800×600mm,2360×800×600mm两种标准规格。

   2、柜体数

       柜体数与模块数、馈线回路数、电池容量及型号、直流电压等级等因数有关，一般情况下有：（以220V系统为例，柜体尺寸2260×800×600mm）

注：200Ah以上容量电池可用电池架安装；

九、方案系统图

    见附图第5至18页。

十、典型设计

    本手册提供65Ah、100Ah、300Ah系统外形图，见附图第19至21页，仅供参考。

十一、外形及安装尺寸

    见附图第22页

十二、安装使用

    安装使用见随设备所附的安装说明书和设计图纸。

十三、订货须知

    a)用户根据直流负荷设计，选定蓄电池类型和直流输出电压，确定蓄电池容量、馈线回路数及对主要部件的要求，参照本说明书提供的方案直接选用；

     b）如有特殊要求，请在订货时提出，我们可以按用户要求供货；

c）对柜体外形尺寸和颜色有要求时请事先提出。
